法蘭接頭:管法蘭知識體系(1)

2023-09-12

1  國際管法蘭標準體系概述

國際上管法蘭標準主要有兩個體系:

一個是以歐盟EN為代表的歐洲管法蘭標準體系(即PN系列),主要標準為EN1092-1、EN 1759(參照美洲體系制定)。

另一個是以美國ASME為代表的美洲體系(即Class系列),主要標準為ASME B16.5B16.47(大直徑法蘭)。

此外,還有日本JIS體系(公稱壓力采用K表示),不過其基本上沿用美洲體系。

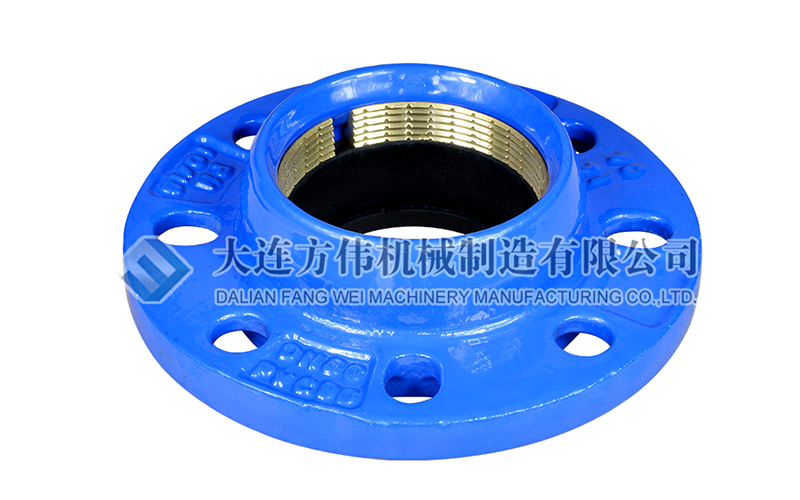

法蘭接頭

2  國內管法蘭標準體系概述

我國現行常用的鋼制管法蘭標準,主要有國家標準GB、化工行業標準HG、機械行業標準JB和石油化工行業標準SH。

GBHG標準同時涵蓋了歐洲及美洲兩大體系,且按歐洲體系和美洲體系分別編制,脈絡清晰,使用較方便。而JBSH標準則分別適用于歐洲體系和美洲體系,體系較為單一,應用范圍有限。

其中,僅HG法蘭對墊片選型、墊片-緊固件選配進行了集中編寫,GB、JBSH均無,并且JBSH緊固件選型也無專門章節。

不同體系標準的法蘭尺寸和壓力-溫度等級也就不存在互換性及一致性。這就要求在設計環節中就應確定選用的主法蘭體系,并盡可能選用單一的法蘭體系,隨意混用將有可能危及整個系統的安全。
